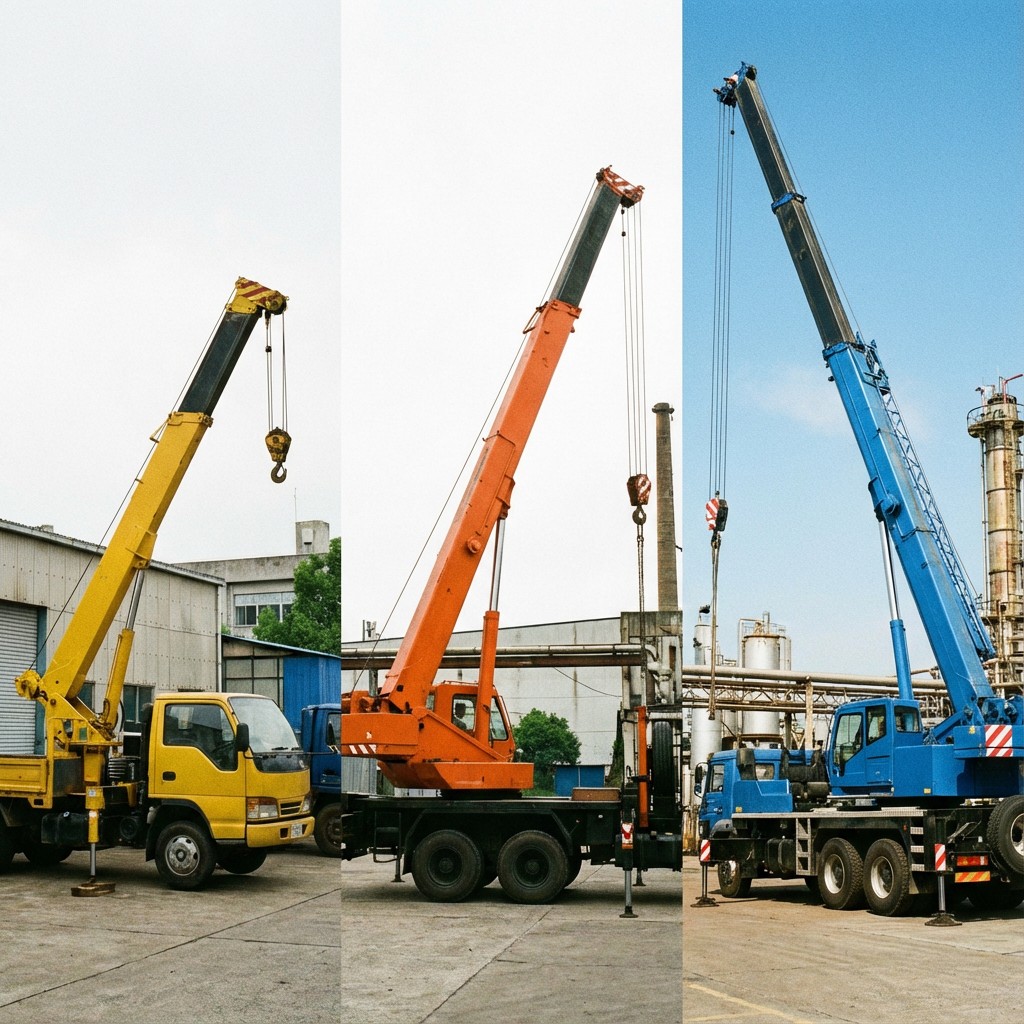

Длинна стрелы манипулятора

Длина стрелы крана-манипулятора — один из ключевых параметров, который напрямую определяет что именно кран сможет поднять, на каком вылете, насколько устойчиво и с какой точностью он будет работать. На практике разница между “короткой” и “длинной” стрелой — это не просто удобство дотянуться дальше: это изменение грузовых моментов, требований к шасси, опорам, безопасности и даже к экономике эксплуатации.

Почему длина стрелы так влияет на грузоподъёмность

Кран-манипулятор работает как рычаг. Чем дальше груз от оси поворота/опоры, тем больше грузовой момент (нагрузка, стремящаяся опрокинуть установку):

• Грузовой момент ≈ масса груза × вылет (плечо)
• При увеличении вылета в 2 раза при той же массе груза момент тоже вырастает примерно в 2 раза.

Отсюда главное правило: на большом вылете кран почти всегда поднимает существенно меньше, чем “на короткой руке”. Поэтому производители всегда дают грузовые диаграммы: одна и та же установка может поднимать, например, “много” на 2–3 м, “средне” на 6–8 м и “мало” на 12–15 м (точные цифры зависят от модели).

Длинная стрела = больше вылет, но меньше груз “на конце”

Длинная стрела позволяет:

• подавать груз через забор, на второй ряд, в траншею, на верхние отметки;
• работать там, где подъехать близко невозможно.

Но за это платят:

• резким падением грузоподъёмности на максимальном вылете;
• повышенными требованиями к устойчивости и опорам;
• снижением точности и скорости безопасной работы на предельных положениях.

Устойчивость и опоры: длинная стрела “наказывает” за ошибки

Чем длиннее стрела и чем больше вылет, тем критичнее:

• правильная установка на выносные опоры;
• ровная и прочная площадка под опоры;
• отсутствие боковых рывков и раскачки.

На длинной стреле любая динамика (рывок гидравлики, маятниковые колебания груза, подача на неровном грунте) создаёт дополнительные моменты. Поэтому опытные операторы стараются:

• работать плавно, без резких остановок;
• избегать поворотов с грузом на максимальном вылете;
• держать запас по диаграмме, особенно при ветре и на слабом основании.

Перемещение и “подача” груза: длина стрелы меняет сценарий работы

Длина стрелы влияет на то, как именно вы будете перемещать груз:

• Короткая стрела чаще предполагает подъезд ближе к месту монтажа/разгрузки. Это быстрее по циклу “подъехал—поднял—переложил”, выше грузоподъёмность, меньше требований к месту.
• Длинная стрела позволяет работать “на дистанции”: машина может стоять дальше (например, на дороге), а кран подаёт груз на объект. Это повышает универсальность, но снижает доступную массу груза и увеличивает требования к устойчивости.

Также на длинной стреле обычно сильнее выражены:

• прогиб (упругие деформации) — оператору сложнее попасть точно;
• чувствительность к раскачке;
• ограничения по безопасным траекториям при переносе груза.

Почему “слишком длинные” стрелы не ставят на лёгкие машины

1) Ограничение по грузовому моменту для шасси

Кран создаёт не только нагрузку на свои опоры, но и передаёт усилия в раму и надстройку. Длинная стрела даёт высокий момент — и лёгкое шасси может:

• терять устойчивость (даже при выдвинутых опорах);
• испытывать чрезмерные напряжения в раме;
• требовать усилений, которые “съедают” полезную грузоподъёмность автомобиля.

2) Несоответствие “возможностей стрелы” и грузоподъёмности носителя

Важно понимать: у крана есть своя грузовая диаграмма, а у автомобиля — своя допустимая масса перевозимого груза (полезная нагрузка) и ограничения по осям.

Если поставить кран с большой потенциальной грузоподъёмностью/моментом на лёгкое шасси, возникает перекос:

• кран “теоретически может” поднять определённую массу на малом вылете,
• но машина при этом не может безопасно перевозить такой груз или удерживать нагрузки без перегруза по осям и рисков для рамы/опор.

Отсюда распространённая практическая логика, которую вы упомянули: не ставят стрелу “тяжелее” по возможностям, чем позволяет базовая машина. Иначе установка будет либо постоянно ограничена по безопасности/документам, либо приведёт к перегрузам и ускоренному износу.

3) Масса самой стрелы и центра тяжести

Длинная стрела обычно:

• тяжелее (больше металла, секций, гидроцилиндров);
• поднимает центр тяжести установки;
• занимает больше места на шасси и меняет развесовку.

Это ухудшает:

• устойчивость при работе и в движении;
• распределение нагрузки по осям;
• проходимость и манёвренность.

Что выбирать на практике: короткая, средняя или длинная стрела

• Короткая/средняя стрела — если важны грузоподъёмность “вблизи”, высокая скорость операций, работа с тяжёлыми паллетами/материалами, частые погрузки-разгрузки, ограниченный бюджет на шасси.
• Длинная стрела — если ключевое требование: доставать “через препятствие”, работать с удалённой точкой монтажа, подавать груз туда, куда машина не подъедет.

Компромисс почти всегда один: чем больше вылет — тем меньше допустимый груз, и тем более “взрослое” шасси и опорная база нужны.

---

Длина стрелы крана-манипулятора резко влияет на подъём и перемещение грузов потому, что при увеличении вылета растёт грузовой момент и требования к устойчивости. Длинная стрела даёт дальность и универсальность, но “отнимает” грузоподъёмность на конце, требует более мощного шасси, правильной работы на опорах и большего запаса по безопасности. Поэтому чрезмерно длинные и “сильные” по моменту стрелы обычно не ставят на лёгкие машины и на базы с низкой грузоподъёмностью: кран может превзойти возможности шасси по устойчивости, допустимым нагрузкам и долговечности.
